Pierderea de presiune (ΔP) pe un filtru este unul dintre cele mai frecvente motive pentru care „nu mai curge apa ca înainte” într-o clădire, într-o linie HoReCa sau într-o aplicație industrială. Problema devine rapid critică atunci când ai echipamente sensibile la debit și presiune, de exemplu dedurizatoare, sterilizatoare UV sau o instalație de osmoză industrială (unde presiunea de alimentare influențează direct stabilitatea și costurile de operare).

Mai jos găsești un ghid practic, orientat pe teren: cum măsori corect ΔP, cum îl estimezi din debit și din datele producătorului, care sunt cauzele reale (nu doar „filtrul e murdar”) și ce poți face ca să reduci pierderile fără să compromiți calitatea filtrării.

Ce înseamnă „pierderea de presiune” într-un filtru (ΔP)

ΔP este diferența dintre presiunea înainte de filtru și presiunea după filtru, la același debit de lucru:

• ΔP = P_amonte − P_avale

Din punct de vedere hidraulic, ΔP reprezintă energia „consumată” pentru a trece apa prin mediu filtrant, cartuș, sită, pat de medii (nisip, carbon, catalitic etc.) și prin elementele constructive (carcasă, racorduri).

Important: orice filtru are o pierdere de presiune „normală” chiar și când este nou (curat). Problema apare când ΔP crește peste valoarea proiectată, iar la consumator nu mai ajunge presiunea necesară.

Cum măsori corect ΔP pe un filtru

Cea mai bună diagnosticare începe cu măsurarea. În practică ai două variante:

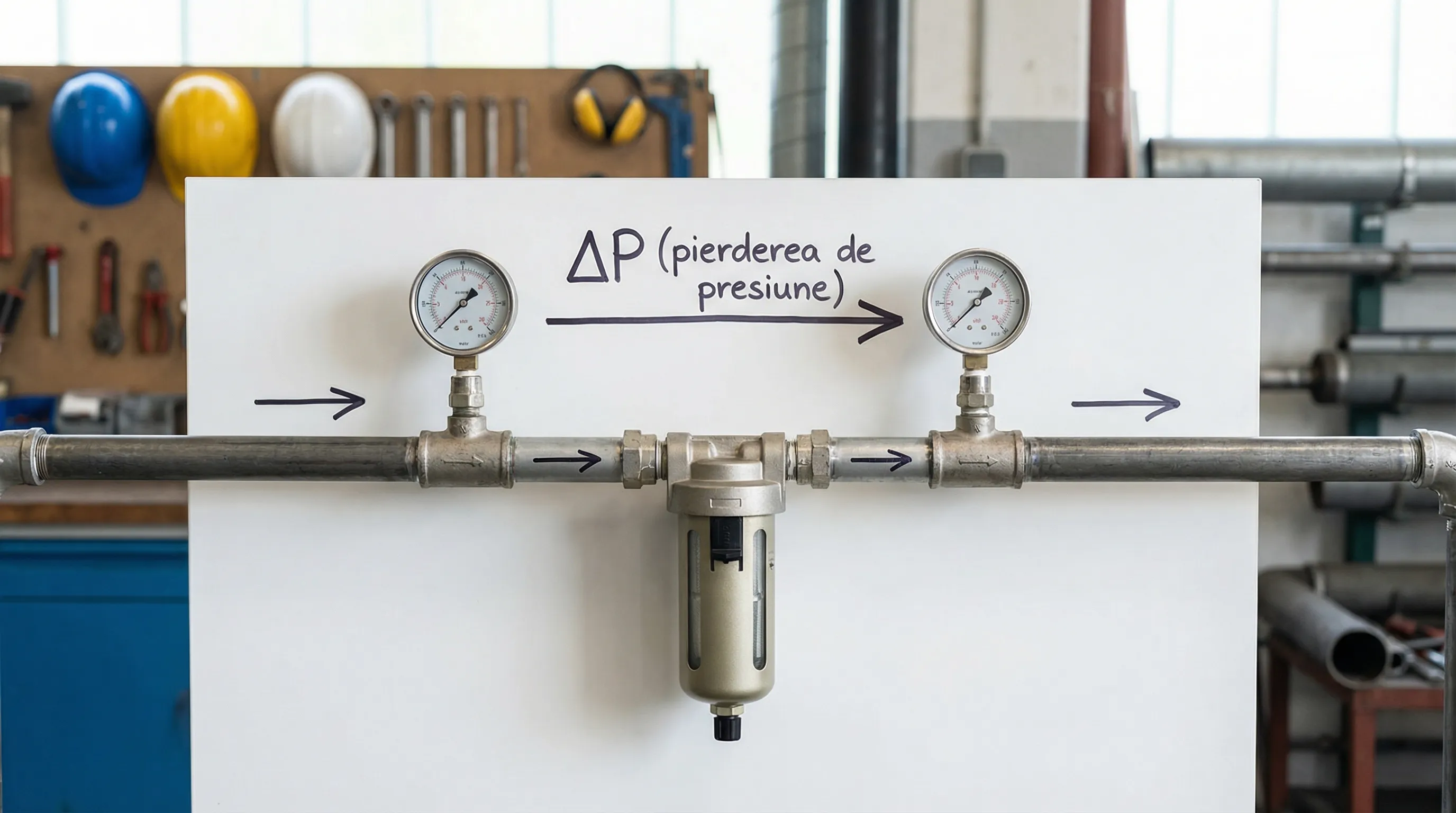

• Două manometre: unul montat înainte de filtru, unul după filtru.
• Manometru diferențial (ΔP gauge): un singur instrument care îți arată direct diferența.

Măsoară întotdeauna în condiții comparabile:

• alege un scenariu de consum repetabil (de exemplu 2 puncte de consum deschise sau un utilaj pornit constant)
• notează presiunea amonte, presiunea avale și debitul (dacă ai contor sau poți estima)
• repetă după mentenanță (schimb cartuș, retrolavare) ca să ai „baseline”

Conversii utile (bar, kPa, m coloană de apă)

În discuțiile de proiectare și în fișe tehnice vei întâlni diferite unități. Pentru apă, conversiile uzuale sunt:

Pentru conversii rapide, o referință practică este Engineering ToolBox.

Calculul pierderii de presiune: ce poți calcula realist și ce trebuie luat din fișa tehnică

În filtrarea de apă, cele mai multe calcule corecte de ΔP se fac folosind curbele producătorului (ΔP în funcție de debit), deoarece mediul filtrant și geometria elementului sunt specifice.

Cu toate acestea, există câteva reguli simple care te ajută să estimezi, să compari și să nu dimensionezi „din ochi”.

1) Metoda recomandată: curba ΔP vs debit (Q)

Pentru cartușe, carcase, filtre cu sac (bag filter) și multe sisteme de filtrare apă, producătorul oferă o curbă sau un tabel de tipul:

• la Q = X, ΔP curat = Y
• la același Q, după încărcare, ΔP crește (uneori există o zonă de recomandare pentru schimb)

Ce faci în practică:

• stabilești debitul real de lucru (Q)
• citești ΔP de pe curba „clean element”
• adaugi marja pentru colmatare și verifici dacă presiunea disponibilă rămâne suficientă pentru consumatori

2) Coeficient Kv/Cv (când există în fișă)

Unele echipamente (în special armături, anumite filtre industriale și carcase) au specificat Kv (metric) sau Cv (imperial). Pentru apă la temperaturi uzuale, poți aproxima că pierderea de presiune crește cu pătratul debitului.

Pe scurt:

• dacă dublezi debitul, ΔP crește de aproximativ 4 ori

Asta explică de ce o instalație „merge acceptabil” la consum mediu, dar cade brusc la vârfuri.

3) Filtre în serie și în paralel

• În serie: pierderile se adună. Dacă ai prefiltru de sedimente + carbon + filtru fin, ΔP total este suma pierderilor pe fiecare treaptă.
• În paralel: fiecare ramură preia o parte din debit, iar ΔP scade (dacă echilibrarea este corectă).

4) Exemplu orientativ (simplificat) pentru verificare rapidă

Să presupunem că ai un filtru cu cartuș, iar producătorul indică orientativ:

• la Q = 2 m³/h, ΔP (curat) ≈ 0,2 bar
• prag de mentenanță recomandat în exploatare: când ΔP ajunge în zona 0,7–1,0 bar (valoarea exactă depinde de model și aplicație)

Dacă în teren măsori:

• P_amonte = 3,2 bar
• P_avale = 2,1 bar

atunci:

• ΔP = 1,1 bar

Concluzie practică: fie elementul este încărcat, fie filtrul este subdimensionat pentru debitul actual, fie există o cauză suplimentară (de exemplu colmatare cu fier, aer prins, vană parțial închisă). Următorul pas nu este „schimbă cartușul la întâmplare”, ci confirmă debitul și verifică punctele de mai jos.

Cauze frecvente ale pierderii de presiune în filtre (și ce indicii ai în teren)

Colmatarea normală (sedimente, particule)

Este cea mai comună cauză. Un filtru de sedimente face exact asta: oprește particulele, iar în timp se încarcă.

Indicii tipice:

• ΔP crește progresiv de la o săptămână la alta
• după schimbul elementului filtrant, ΔP revine aproape de valoarea inițială

În special la apă din puț, episoadele de turbiditate pot încărca rapid prefiltrele. Vezi și ghidul Takabanis despre filtrare apă din puț, schema completă pe etape.

Micronaj prea fin sau filtru „de siguranță” pus prea devreme

Un filtru de 1–5 microni montat ca primă treaptă, înainte de un filtru de 20–50 microni, va crea:

• ΔP mare chiar și când e curat
• colmatare rapidă

Ordinea tipică (când are sens) este de la „grosier” la „fin”, nu invers.

Debit peste capacitatea filtrului (subdimensionare)

Dacă filtrul este ales pentru debit mediu, dar în vârf ai consum simultan mare (dușuri multiple, utilaje, spălătorie, HoReCa), ΔP poate deveni limitativ.

Indicii:

• problema apare mai ales la ore de vârf
• la consum mic, totul pare în regulă

În astfel de cazuri, soluțiile sunt de proiectare: mărirea suprafeței filtrante, carcasă mai mare, element filtrant diferit, sau filtrare în paralel.

Încărcare cu fier, mangan, materie organică (colmatare „lipicioasă”)

Nu toate colmatările arată ca „nisip în cartuș”. Oxizii de fier/mangan și biofilmul pot:

• bloca porii mult mai rapid
• crește ΔP brusc
• face cartușul greu de „spălat” sau imposibil de recuperat

Dacă ai indicii de fier sau mangan în apă, tratează cauza, nu doar simptomul. Pentru context: apă cu fier, soluții fără gust metalic și apă cu mangan, simptome și tratament eficient.

Aer prins în carcasă sau instalare necorespunzătoare

Aerul acumulat poate reduce secțiunea de curgere și poate produce:

• fluctuații de presiune
• zgomote
• „căderi” de debit la vârf

Verifică dacă există aerisire, dacă filtrul este montat corect și dacă instalația a fost bine purjată după intervenții.

Valvă parțial închisă, by-pass pe jumătate, restricții pe traseu

Uneori filtrul este „vinovatul” doar pentru că este în zona unde te uiți. O vană semideschisă, un regulator de presiune defect sau un furtun strangulat pot arăta ca o problemă de filtrare.

Test rapid: compară ΔP pe filtru cu ΔP pe alte componente (dacă ai puncte de măsură) și verifică pozițiile vanelor.

Depuneri de calcar sau colmatare în aval, confundată cu „ΔP pe filtru”

Dacă ai măsurat doar presiunea la un robinet, poți confunda o problemă de instalație cu o problemă de filtru.

Regula: ΔP pe filtru se măsoară înainte și după filtru, nu la consumator.

Cum reduci pierderea de presiune fără să „slăbești” filtrarea

Când presiunea este limitată, tentația este să „mărești micronajul” și să speri că totul va fi bine. În realitate, soluția corectă este să optimizezi schema.

Abordări care funcționează în practică

• Filtrare în trepte: sedimente grosier, apoi fin, apoi carbon (dacă e necesar). O treaptă grosieră protejează treapta fină și reduce ΔP total în timp.
• Suprafață filtrantă mai mare: carcase mai mari, cartușe plisate, filtre tip bag în loc de cartuș mic (când aplicația permite).
• Filtre cu spălare automată (backwash) pentru sedimente sau medii, când încărcarea este mare și frecventă.
• Montaj în paralel pentru debite mari, astfel încât fiecare filtru să lucreze cu o parte din Q.
• Monitorizare ΔP: dacă ai intervenții dese, un manometru diferențial te ajută să schimbi elementele „la nevoie”, nu prea devreme și nici prea târziu.

Pentru proiecte unde ținta este apă de băut și ai mai multe tehnologii posibile, merită să corelezi schema cu ghidul: filtrare apă potabilă, cum alegi sistemul potrivit acasă.

Cazuri tipice unde ΔP îți afectează direct performanța altor echipamente

Sterilizator UV

Un sterilizator UV trebuie dimensionat după debit, dar performanța reală depinde și de condițiile din instalație. O pierdere mare de presiune înainte de UV poate:

• reduce debitul real disponibil
• duce la variații de debit necontrolate
• complica exploatarea (porniri-opriri, lipsă presiune la consumatori)

Dacă lucrezi cu apă din puț sau cu risc microbiologic, vezi ghidul Takabanis: bacterii în apă, cum alegi sterilizarea UV.

Dedurizator

La dedurizatoare, o prefiltrare nepotrivită poate crea căderi de presiune care se simt în toată casa sau în linia comercială. În plus, dacă particulele ajung în valvă, poți avea funcționare instabilă.

Dacă ești în etapa de selecție sau audit, merită consultat: cum alegi un dedurizator pentru casă.

Osmoză inversă (inclusiv osmoză industrială)

Într-un sistem RO, pierderea de presiune pe prefiltre contează dublu:

• scade presiunea disponibilă la intrarea în pompă sau în skid
• crește riscul de variații operaționale (în special când prefiltrele se colmatează și nu ai monitorizare)

Pentru fundal despre presiune și exploatare, poți consulta și ghidul: sistem de osmoză inversă, costuri, consum și întreținere.

Checklist rapid de diagnostic (înainte să schimbi filtre „pe ghicite”)

• Măsoară P înainte și după filtru la un consum repetabil, calculează ΔP.
• Verifică dacă ΔP este mare și când filtrul este „curat” (imediat după schimb), asta indică subdimensionare sau element nepotrivit.
• Confirmă debitul real, inclusiv vârfurile (consum simultan).
• Verifică ordinea treptelor (grosier înainte de fin).
• Uită-te la tipul de murdărie: nisip, rugină, gelatinoasă (biofilm), negru (mangan), miros de sulf (posibile combinații cu alte probleme).
• Verifică vanele, by-pass-ul, regulatoarele de presiune și eventualele strangulări pe traseu.
• Dacă problema revine rapid, fă o analiză de apă sau cel puțin teste de bază, ca să tratezi cauza, nu efectul.

Întrebări frecvente (FAQ)

Care este o pierdere de presiune „normală” pe un filtru? O valoare normală depinde de tipul filtrului și de debit. Un filtru are întotdeauna ΔP chiar și când e curat, iar pragurile corecte se iau din fișa tehnică (curbe ΔP vs Q) și din recomandările de mentenanță ale producătorului.

De ce ΔP crește mult doar când consumul e mare? Pentru că, în multe componente, pierderea de presiune crește aproximativ cu pătratul debitului. La vârfuri de consum, un filtru subdimensionat poate deveni brusc „dopul” instalației.

E suficient să pun un filtru cu micronaj mai mare ca să nu mai am cădere de presiune? Uneori ajută, dar poate compromite protecția echipamentelor. De cele mai multe ori soluția corectă este filtrarea în trepte, suprafață filtrantă mai mare sau filtre în paralel, nu doar „mai rar”.

Cum îmi dau seama dacă problema este filtrul sau instalația după filtru? Dacă ai manometre înainte și după filtru, poți vedea direct ΔP pe filtru. Dacă ΔP este mic, dar presiunea la consumator e slabă, problema este în aval (țevi, armături, depuneri, vane).

Merită un manometru diferențial? Da, mai ales în aplicații comerciale și industriale, sau când consumabilele se colmatează des. Un ΔP gauge te ajută să faci mentenanță „după condiție”, nu după presupuneri.
